  WYQ电动液压弯管机

 WYQ型电动液压弯管机是一种新型的弯管等多用工具。它具有结构合理,操作方便,使用安全,装卸快速,一机多用等优点。
放入购物车 | 加入收藏夹 | 推荐给朋友 | 相关产品 | 询问价格
一、技术参数
若需要小壁厚,小管径的请选择 手动液压弯管机电动液压弯管机
若需要更小壁厚和更小管径的请选择
手动弯管机SWG-25手动弯管机
若需要自动液压弯管机,请进入YZW-60C自动液压弯管机)
参数型号
弯管范围 mm
弯曲半径 mm
弯管壁厚mm
油缸最大推力KN

压力
Mpa

电压
V
WYQ-60
2寸
22-60
4x管径
≤12
300
40
380
WYQ-76
3寸
22-76
4x管径
≤12
300
40
380
WYQ-108
4寸
22-108
4x管径
≤12
300
40
380
WYQ-159
6寸
76-159
4x管径
≤12
500
63
380
WYQB-60
2寸
22-60
6x管径
≤12
300
40
380
WYQB- 76
3寸
22-76
6x管径
≤12
300
40
380
WYQB-108
4寸
22-108
6x管径
≤12
300
40
380

、 结构及工作原理

由电动油泵(10),高压油管(12),快速接头(13),工作油缸(8),柱塞(7),弯管部件[包括上花板(3),下花板(14),模头(4),辊轴(2)]组成。由电动油泵输出的高压油经高压油管送入工作油缸内,高压油推动工作油缸内柱塞,产生推力,通过弯管部件弯曲管子 。
三、 用途
   弯管机适用于工厂、仓库、码头、建筑、铁路、汽车等按装管道和修理。它除了具有弯管功能外,还能卸下弯管部件(油缸)作为分离式液压起顶机使用。

结构图. 弯管性能表

图1.管子弯曲时的应力分析图
图2.旋转拉弯成形

图3.芯轴使用时的加工范围

五 、使用方法及注意事项
1、使用方法:
1) 参照电动油泵使用说明书。
(2) 先将工作油缸(8)旋入方档块(6)的内螺纹,使油缸后端装在支架上的车轮向下。
(3) 根据所弯管子的外径选择模头(4),套在柱塞(7)上,将两只辊轴所对应槽向着模头,然后放入相应尺寸的花板(3)孔中,再将上花板盖上,将所弯管子插入槽中,再将高压油管(12)端部的快速接头(13)活动部份向后拉并套在工作油缸(8)的接头上,将电动油泵(10)上的放油螺钉(11)旋紧,即可弯管。弯管完毕,放松放油螺钉,柱塞(7)即自动复位。

2、注意事项:
(1) 参照电动油泵使用说明书。
(2) 在有载荷时切忌将快速接头卸下。
(3) 本机具是用油为介质,必须做好油及本机具的清洁保养工作,以免淤塞或漏油,影响使用效果。

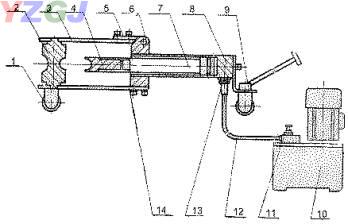

WYQ电动液压弯管机
1、车轮   8、油缸
2、辊轴   9、支架
3、上花板  10、电动油泵
4、模头   11、放油螺钉
5、连杆板  12、高压油管
6、方档块  13、快速接头
7、柱塞   14、下花板
