SWG-25 手动弯管机
放入购物车 | 加入收藏夹 | 推荐给朋友 | 相关产品 | 询问价格


  若需要大壁厚,大管径的请选择 手动液压弯管机电动液压弯管机
若需要更大壁厚和管径的请选择
WYQ动液压弯管机

SWG-25手动弯管机

SWG-25手动弯管机是冷弯式型简易手动弯管机。不用加热灌沙等工艺。弯曲圆弧光滑、清晰、变形小。使用方便,便于携带。适合于厂矿、农村、化工、制冷、建筑、电气线路、管子安装,是以上行业必备的常用工具。


一、技术参数

弯管外径 × 壁厚( mm ) 最大弯曲角度 弯曲半径
Φ 10×2.25 ≤ 180 ° 4D
Φ 12×2.25 ≤ 180 ° 4D
Φ 14 × 2.25 ≤ 180 ° 4D
Φ 16 × 2.75 ≤ 180 ° 4D
Φ 19 × 2.75 ≤ 180 ° 4D
Φ 22 × 2.75 ≤ 180 ° 4D
Φ 25 × 2.75 ≤ 180 ° 4D

二、 产品结构特点

SWG-25手动弯管机

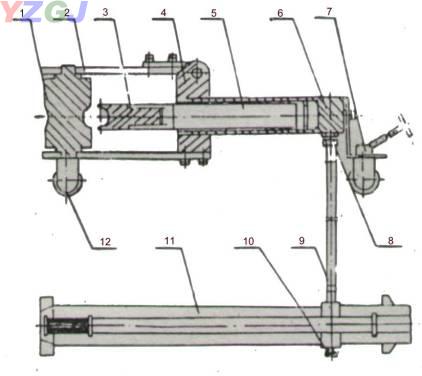

1 、底座  2 、支架   3 、模头  4 、滚轮

5 、螺栓  6 、定位块  7 、丝杆  8 、螺母

9 、手柄  10 、套柄  11 、摇板 12 、螺栓

本机主要有如图上所示的 12 个另件组成。可弯 Ф 10 、 Ф 12 、 Ф 14 、 Ф 16 、 Ф 19 、 Ф 22 、 Ф 25 ,共 7 种规格的管子,如用户特殊需要可与本厂联系。
三、 使用方法
a) 先把底座 1 固定。
b) 根据所需弯管尺寸选择模头和滚轮。
c) 使用时模头套入底痤轴上,然后把支架 2 套入轴上,再把滚轮 4 放入定位块,用螺栓 12 套入固定。d) 把支架转到摇板 11 处,把所弯的管子插入模头和滚轮之间,调节螺母8,使模头、管子、滚轮贴合。即可转动手柄。
