  WG、GLJ过滤机(滤油机) 若需要过滤油中的水分较多,请选用 真空滤油机
我公司生产的WG型、GLJ型系列过滤机经国家电力公司(原能源部)鉴定,各项技术指标达到国内同类产品先进水平,是发电厂、供电所、电站、电器制造厂、变压器厂及工矿企业过滤变压器油、透平油、互感器油、开关油、冷冻油、定子油、机油、柴油等油液中水份和杂质微粒的理想设备。
一、特点:
  1.滤板滤框采用铝合金或高强度工程塑料重量轻,体积小,移动方便。
  2.设有自动、 手动互换回油装置。
  3.采用高压低音叶片泵、噪声低。
放入购物车 | 加入收藏夹 | 推荐给朋友 | 相关产品 | 询问价格

WG-20微型滤油机
GLJ系列过滤机(带油盘)
WG-20微型滤油机
GLJ系列过滤机(带油盘)
二、技术参数
   型 号
WG-20 WG-30 GLJ-60 GLJ-100 GLJ-130 GLJ-160 GLJ-200
过滤能力(Qg)L/min ≥20 ≥30 ≥60 ≥100 ≥130 ≥160 ≥200
过滤压力范围 Mpa 0-0.49
过滤面积 m2 0.29 0.32 0.85 1.41 1.91 2.35 3.3
工作噪音 db(A) ≤55 ≤55 ≤65 ≤70 ≤75 ≤80 ≤82
电机功率 Kw 0.18 0.25 1.1 1.5 1.5 3 4
滤板数量 (块) 13 15 12 19 23 28 39
滤框数量 (块) 13 20 24 29 40
滤纸规格 (mm) φ135 φ135 230*230 230*230 230*230 230*230 230*230
进出口管径 (mm) φ19 φ19 φ38 φ38 φ38 φ45 φ45
外形尺寸(mm)长*宽*高 350*180 350*180 750*400 850*400 950*400 1250*450 1350*500
*300 *400 *700 *700 *700 *700 *850
重 量 kg 15 22 60 75 85 100 120

三、结构特征

GLJ型过滤机由过滤床、油泵、初滤器、自动回油装置等部分组成。过滤床是由过滤板和滤框、滤纸、压紧板、止推板通过手动螺旋压紧后组成过滤系统。在油泵的工作压力作用下油液由滤板中心组成的孔道进入,然后通过过滤框上的小方孔分散到各个滤板的左右两边滤油纸上,在一定的压力作用下,油液通过过滤纸过滤。滤纸就是过滤介绍,油液赃物通过滤纸时,把油中的水份和杂质留与滤纸承受油压的一面,杂质属于吸附,通过滤纸、洁净油液经过每个滤板上
的小孔由滤板组成的孔道出油,油液在过滤时,对每个滤板而言都是并联过滤。脏油从A孔道进入,经过滤框的小方孔出来,分别通过左右滤纸过滤,洁净油液积于板糟内会聚流入B孔道排出,当滤油纸表面赃物逐渐增多,滤纸中的水份也同时增多,这时的工作压力会逐渐增高,一般早0.39Mpa以下较合适,超过0.39Mpa以上,应当更换滤纸。使用空气开关是用来防止出油管堵塞,油液压力过高造成设备事故。
  油泵前装有保护油泵的初滤器,初滤器设有铜布网,经过铜布网可以过滤出油液中较大的颗粒,要经常注意铜布网上的杂质。
该机设有自动回油装置,在工作中往往由滤油纸中渗出油末流入油箱中,通过浮筒作用,将存在术规格油箱中的油吸入油泵重新过滤。

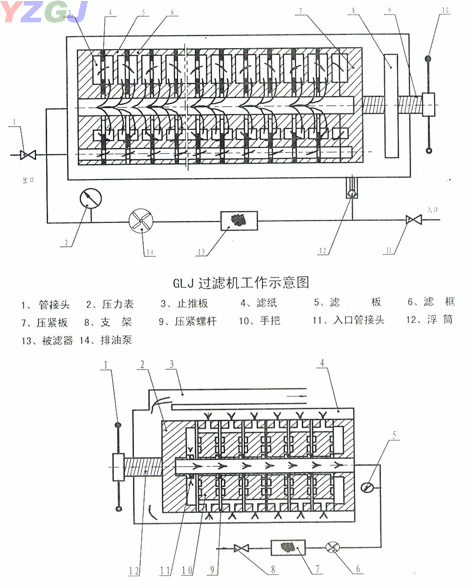

WG型、GLJ型系列过滤机

WG-20过滤机工作示意图

1、手吧   2、压力表  3、出油泵  4、油箱  5、压力表  6、排油泵

7、切屡器 8、进油管   9、滤纸  10、滤板  11、芯套  12、螺杆

四、机器的调整和试运转

使用前应首先检查过滤床的部分滤板、滤框、滤纸的安放位置是否正确,参照过滤机工作示意图和过滤床的工作原理进行安放,在止板前和压紧板后放三张滤纸,以防止油压力强被吹破,期于每块滤板、滤框之间放两张滤纸(也可根据用户需要另配滤布),一定按照过滤床的工作原理和过滤机工作示意图放置,不可放错方向和位置。

   在压紧板长耳为一面,短耳为一面,全部板框安放位置按同一方向,以压紧板为标准所有长耳都与压紧板长耳同侧,所有短耳与压紧板在短耳同一侧,装好后压金滤油纸,可以准备过滤。

  在开车前可先用手将电机接轮转动一下,重复试看是否灵活,如没有卡住现象,方可正式开机。电动机轴转方向按油泵盖上箭头指示方向一致。

  过滤机如正常开机后几秒内能吸油和排油进行过滤,如经半分钟不出油,说明油泵吸入端堵塞或漏气,或者是浮筒油漂法阀漏气,应排除故障后再开车。(注:在第一次开机时或浮筒内无油的情况下,浮筒适量加点油)。
